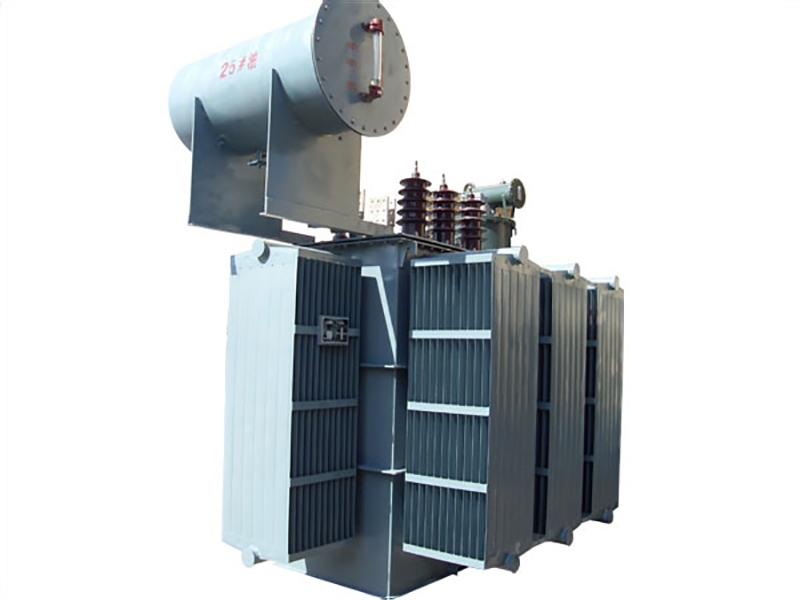

電爐變壓器鐵芯疊裝工藝

　　電爐變壓器作為大功率感應加熱設備的重要組件，其鐵芯疊裝工藝直接影響設備能效與運行穩定性。本文從材料選擇、疊裝方法、質量控制三個維度，解析電爐變壓器鐵芯制造的關鍵技術要求。

　　一、材料選擇與預處理

　　電爐變壓器鐵芯需采用高導磁率、低損耗的冷軋取向硅鋼片，厚度通常控制在0.23-0.35mm區間。硅鋼片表面需涂覆絕緣漆層，單面漆膜厚度需控制在0.01-0.015mm范圍內，確保片間絕緣電阻≥2MΩ。下料階段需嚴格執行尺寸公差標準：長度偏差≤±0.5mm（500mm以下規格），寬度偏差≤±0.3mm，刀口毛刺量需控制在0.03mm以內。

　　二、疊裝工藝核心要素

　　1.定位系統構建

　　采用五點定位法確保疊裝精度：

　　芯柱上端使用W形定位件限制軸向位移

　　邊柱采用45°斜邊定位件控制徑向偏移

　　下鐵軛兩端設置四角定位基準面

　　中柱定位通過激光對中儀實現±0.1mm級精度

　　2.分級疊裝技術

　　實施三級遞進式疊裝：

　　基礎級：先疊裝下鐵軛片，控制首級對角線誤差≤1mm

　　主體級：中柱片與邊柱片交替疊裝，每疊10-15mm厚度用尼龍錘敲齊，接縫間隙≤0.5mm

　　終級：最后三級采用動態補償法，通過卡鉗測量實時調整疊片厚度，確保總厚度公差≤±1mm

　　3.夾緊系統設計

　　疊裝完成后實施三重夾緊：

　　縱向夾緊：采用液壓夾具對芯柱施加20-30kN/m2壓力，確保垂直度偏差≤0.5mm/m

　　橫向約束：槽鋼框架配合收緊螺栓，控制鐵軛平面度誤差≤1mm

　　表面防護：芯柱端面涂覆7110聚氨酯漆，漆膜厚度控制在80-120μm區間

　　三、質量控制體系

　　1.過程檢測標準

　　幾何參數：每級疊裝后檢測窗口對角線差值≤1.5mm

　　電氣性能：用2500V兆歐表檢測鐵芯對地絕緣電阻≥3MΩ

　　機械強度：起吊試驗驗證鐵芯結構剛度，允許最大變形量≤2mm

　　2.缺陷修復規范

　　接縫超差：采用0.1mm塞尺檢測，間隙＞0.5mm處需拆解重疊

　　片間短路：使用500V搖表定位故障點，局部打磨修復絕緣層

　　垂直度偏差：通過激光水平儀校正，偏差＞1mm時重新夾緊

　　四、工藝創新方向

　　現代電爐變壓器制造已引入數字化管控系統：

　　疊裝過程采用AR輔助定位，通過HoloLens設備實時顯示疊片誤差

　　應力監測系統集成壓力傳感器，動態調整夾緊力分布

　　質量追溯體系建立RFID芯片，記錄每片硅鋼片的疊裝參數

　　該工藝體系可使電爐變壓器空載損耗降低12%-15%，噪聲水平控制在65dB以下。
